Stille Kühlung

Die „Stille Kühlung“ über Raumflächen wird als besonders angenehm empfunden, punktet mit einer hohen Energieeffizienz und sorgt für einen optimalen Komfort für die Bewohner.

Aber was ist die ‚Stille Kühlung‘ eigentlich?

Der Einbau in der Decke bietet vor allem für die Stille Kühlung über das großflächige und homogene Bauteil systemische Vorteile: Warme Raumluft steigt stets nach oben. An der kühleren Decke wird sie abgekühlt und „fällt“ zurück nach unten, wo sie allmählich erneut im Raum erwärmt wird. Diese Bewegung und der damit verbundene Wärmeentzug aus der Raumluft vollzieht sich rein physikalisch und langsam, aber dennoch stetig. Hinzu kommt, dass anders als herkömmliche Klimaanlagen, die die Wärme konvektiv mit Hilfe des Luftaustauschs aus dem Raum entziehen, Kühldecken die Kühllast mittels Strahlung aus dem Raum abführen. Zuglufterscheinungen sind durch diesen Prozess ausgeschlossen und die gefühlte Behaglichkeit im Raum nimmt zu. Probleme wie eine zu trockene Raumluft sind systembedingt durch die Erwärmung oder Abkühlung der Raumflächen – statt der Raumluft, ausgeschlossen.

Was sind aktive und passive Kühlung?
Als Wärmeerzeuger für Deckensysteme stehen Brennwertgeräte, Wärmepumpen oder Hybrid-Anlagen zur Verfügung. Für die Kälteerzeugung sind jedoch Wärmepumpen ideal. Zum einen bietet der Markt Sole/Wasser-Wärmepumpen, deren Wärmequelle, das Erdreich, im Sommer zur „Kältequelle“ wird. Und zum anderen gibt es reversible Luft/Wasser-Wärmepumpen, die durch die Option, dass der Kältekreislauf umkehrbar ist, im Sommer das Gebäude – ähnlich einer Klimaanlage – kühlen können. Bei der Gebäudekühlung mit Wärmepumpen wird zwischen passiver und aktiver Kühlung unterschieden. Den Hauptunterschied beider Systeme stellt dabei der Betrieb mit (aktiv) beziehungsweise ohne (passiv) Verdichter der Wärmepumpe dar. Bei der passiven Kühlung wird als Kältequelle das Erdreich genutzt, die Kälte wird also nicht aktiv erzeugt. Bei der aktiven Kühlung wird über den Verdichter der Wärmepumpe das Kühlmedium wie bei einem Kühlschrank aktiv herabgekühlt.
Verwandschaft mit der Flächenheizung

Das Funktionsprinzip einer Kühldecke ähnelt dem einer Fußbodenheizung. Sie besteht ebenfalls aus einem Rohrsystem, das jedoch in oder unter der Rohdecke verlegt wird. Je nach Ausführung werden die wasserführenden Rohre an der Oberfläche mit einem vollflächigen Deckenputz versehen, der die Wärme – bzw. bei einer Kühldecke die Kälte – im Raum verteilt.

Ein weiteres Prinzip ist die Verlegung im Trockenbau. Verbaut werden hier meist fertig konfektionierte Deckenelemente aus faserverstärktem und kernimprägniertem Gipskarton, in die bereits die Kühlrohre eingelegt sind. Darüber hinaus kommen vor allem in Bürobauten Produkte zum Einsatz, bei denen die Kühlrohre auf Metallbleche appliziert sind und die in ein vorgegebenes Deckenraster eingebaut sind.

Grundsätzlich unterscheiden sich die genannten Konstruktionen kaum in ihrem Funktionsprinzip. Allen gemein ist, dass die Rohre von Wasser mit einer Temperatur von ca. 16 °C durchflossen werden. Die Oberflächentemperatur der Decke liegt damit stets wenige Grade unter der Raumlufttemperatur. Alle wärmeren Flächen wie Wände, Fenster, wärmeabstrahlende Elektrogeräte aber auch Personen im Raum geben Wärme an die Raumluft ab. Allein ein im Raum ruhig sitzender Mensch gibt je nach Konstitution und Körpergewicht zwischen 60 und 100 W Wärmeenergie pro Stunde ab. Der Wärmeanfall wird über die Decke vom Wasser, das durch das Rohrsystem fließt, aufgenommen und abgeleitet. Anders als beim Heizen, wo dem Raum stets Wärme zugeführt wird, wird sie ihm beim Kühlen jedoch entzogen.

Das Funktionsprinzip der Stillen Kühlung

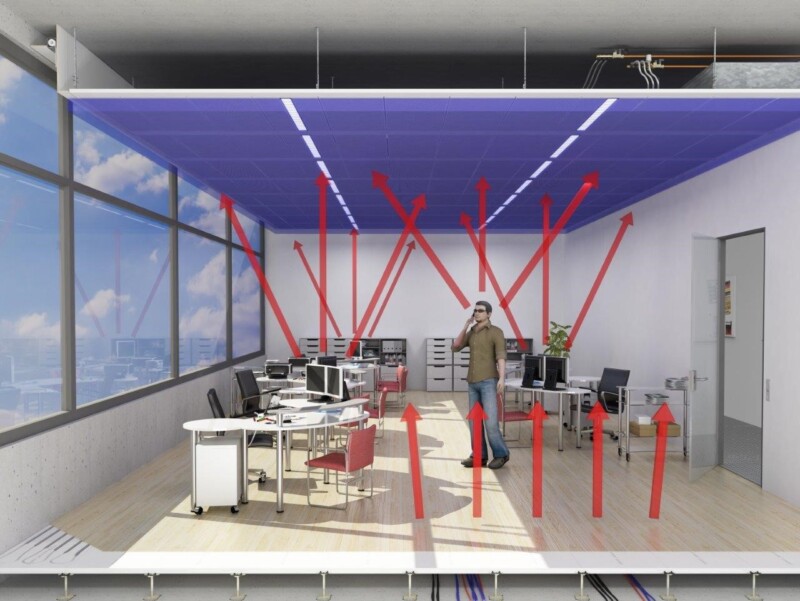

Thermische Behaglichkeit im Raum im Kühlfall
Effektivität in der Wärmeableitung

Die wesentlichen Unterschiede der Systeme im Trockenbau, als Nass-System im Deckenputz oder als Metallkühldecke liegen vor allem in der Effektivität bei der Wärmeableitung. So führen Metallkühldecken mehr Wärme ab als ein System im Trockenbau: Die metallische Oberfläche ermöglicht höhere Kühlleistungen als eine Gipsfaser- oder Putzoberfläche, denn die Leitfähigkeit von Metall ist höher als die von Gips oder Kalkzementputz an der Decke. Dies kann z.B. bei öffentlichen Gebäuden oder Bürogebäuden mit erhöhter Kühllast hilfreich sein.

Die Raumdecke für die Kühlung zu nutzen, entbindet aber nicht von den Regeln und Vorgaben der DIN. Für den Einbau der Systeme gelten ähnliche Bedingungen wie bei einer Fußbodentemperierung. Die DIN EN 1264 regelt dabei sowohl die Nass- als auch die Trockenbausysteme für Decke und Wand. Der Bundesverband Flächenheizungen und Flächenkühlungen e. V. BVF stellt in seinen Informationsschriften zur Installation von Flächenheizungen und Flächenkühlungen in Bestandsgebäuden und Neubauten sowie in den Broschüren zu Schnittstellenkoordination alle Anforderungen heraus und gibt zahlreiche wertvolle Hinweise zur korrekten Planung und Ausführung. Hersteller und System lassen sich unabhängig vom vorhandenen oder gewünschten Deckenaufbau wählen.

Fazit

Noch finden konventionelle Kühlsysteme, (RLT Anlagen) auf der Basis von Konvektion und Wärmeentzug durch den Luftaustausch Anwendung im Wohn- und Gewerbebereich. Doch ist die Kühlung über die Decke, vor allem im Bestand und bei der ergänzenden Kühlung in warmen Sommermonaten, eine echte Alternative zu hygienisch bedenklichen und wartungsintensiven Klimaanlagen.

Die spürbare Verbesserung des Wohlbefindens und die nachgewiesene Unterstützung der geistigen Leistungsfähigkeit sowie das Fehlen unangenehmer Zugluft Dank der Kältestrahlung sprechen für ein Kühldeckensystem. Eine Berechnung bei der Sanierung und Neuauslegung der Heizanlage lohnt also für jeden Eigentümer und Betreiber, der den Wohnkomfort seiner Immobilie nachhaltig verbessern möchte.

Stille Kühlung kompakt
  • Raumtemperaturabsenkung kann etwas langsamer als bei der Klimaanlage sein
  • sehr hohe Kühlleistung bei Verwendung taupunktunabhängiger Kühlsegel möglich
  • Kombination mit natürlicher Lüftung oder Fensterlüftung ist bei taupunktunabhängiger Ausführung möglich
  • wartungsfrei
  • keine Luftentfeuchtung, diese kann optional eingebunden werden
  • Kombination mit arbeitsstättenkonformer Beleuchtung, Akustik und Heizung möglich
  • eine Installation für 4 Raumklimalösungen
  • niedrige Luftgeschwindigkeiten (< 0,12 m/s ) auch bei hoher Leistung
  • Kombination und Ergänzung der bestehenden Heizung möglich
  • Attraktive Förderkonditionen von 20- 50 % (BAFA)
  • projektspezifisch ist der Einbau und Nachrüstung auch im laufenden Geschäftsbetrieb möglich
